Collimateur et lunette
Ce qu'on doit voir...

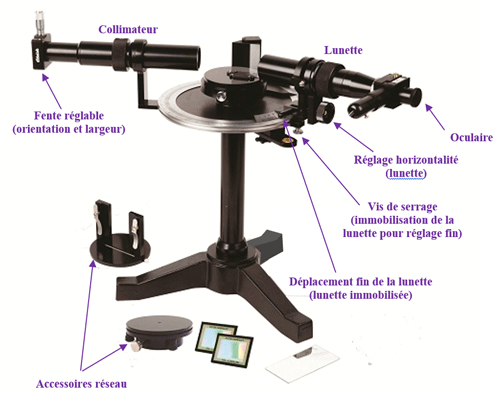

Réglage du goniomètre

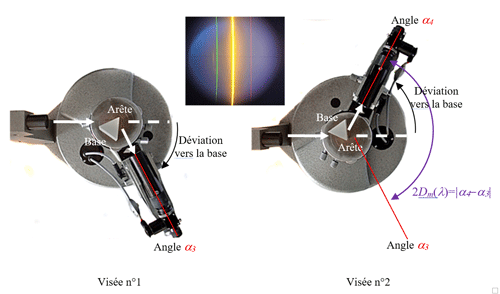

Minimum de déviation avec un prisme
Minimum de déviation avec un prisme
L’indice du prisme est donné par la relation : \( n(\lambda_0 ) = \displaystyle\frac{\sin \left( \frac{A + D_m(\lambda_0)}{2} \right)}{\sin \left( \frac{A}{2} \right)} \) où A est l’angle au sommet du prisme et \( D_m(\lambda_0) \), le minimum de déviation pour la radiation de longueur d’onde \( \lambda_0 \) dans le vide.

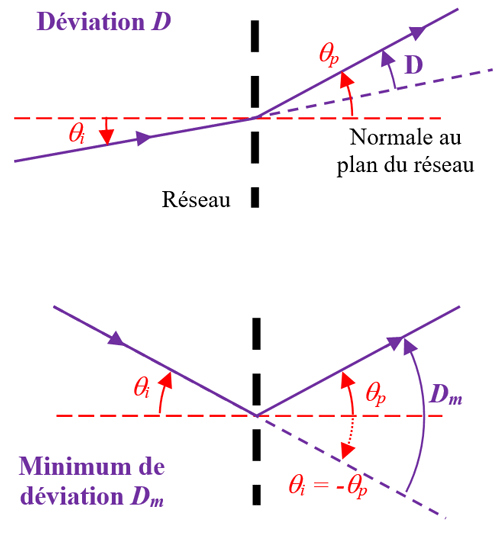

Minimum de déviation avec un réseau

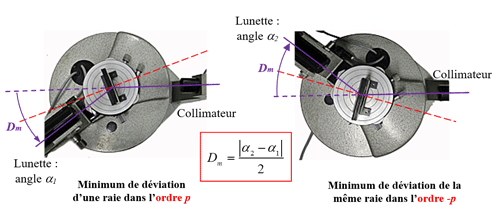

Mesure du minimum de déviation \( D_m(\lambda_0) \) avec un réseau.
Un réseau est analogue à un grand nombre de fentes d'Young très rapprochées, il est donc caractérisé par un nombre n de traits par mm (par exemple n = 600 traits/mm).
Le pas a du réseau est la distance entre deux traits consécutifs et \( a = \dfrac{1}{n} \).
\( 2\sin \displaystyle\frac{D_m}{2} = p\frac{\lambda _0}{a} \) pour la longueur d'onde dans le vide \( \lambda_0 \) dans l'ordre p.
