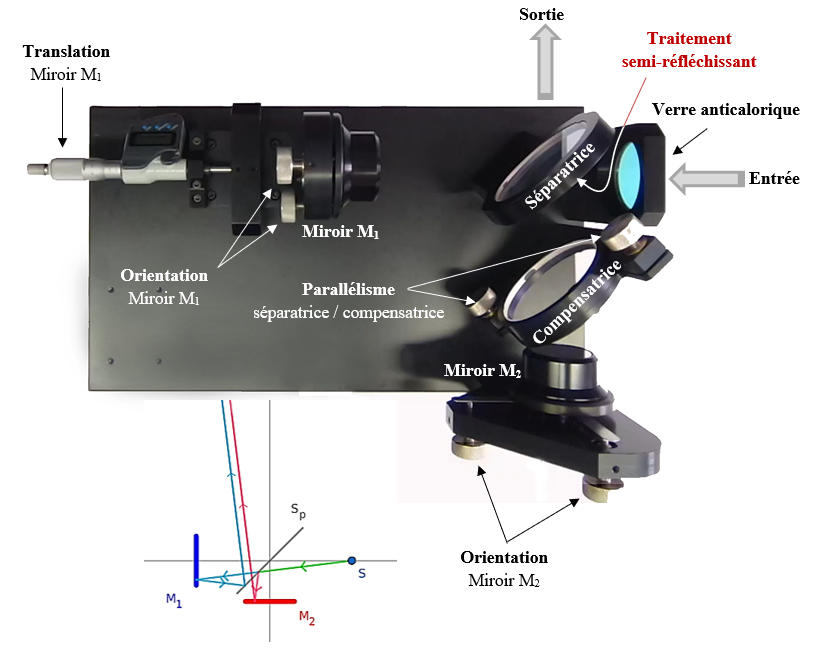

Description

Etapes du réglage :

1. Parallélisme séparatrice / compensatrice (cf. document en lien "Réglage de l'interféromètre") : laser seul.
2. Orientation grossière du miroir sur chariot : laser seul.
3. Orientation fine des miroirs : laser avec élargisseur de faisceau.

 Réglage de l'interféromètre

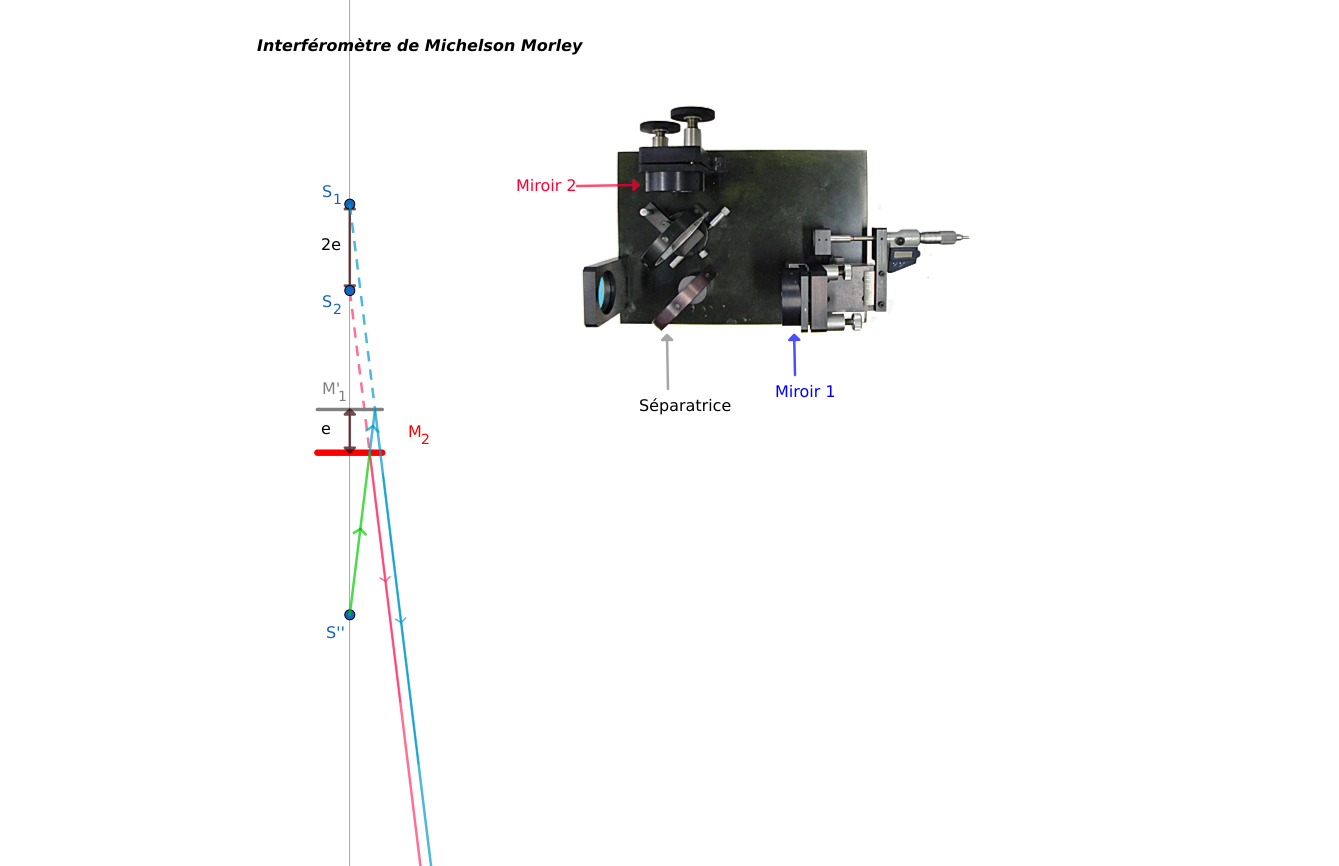

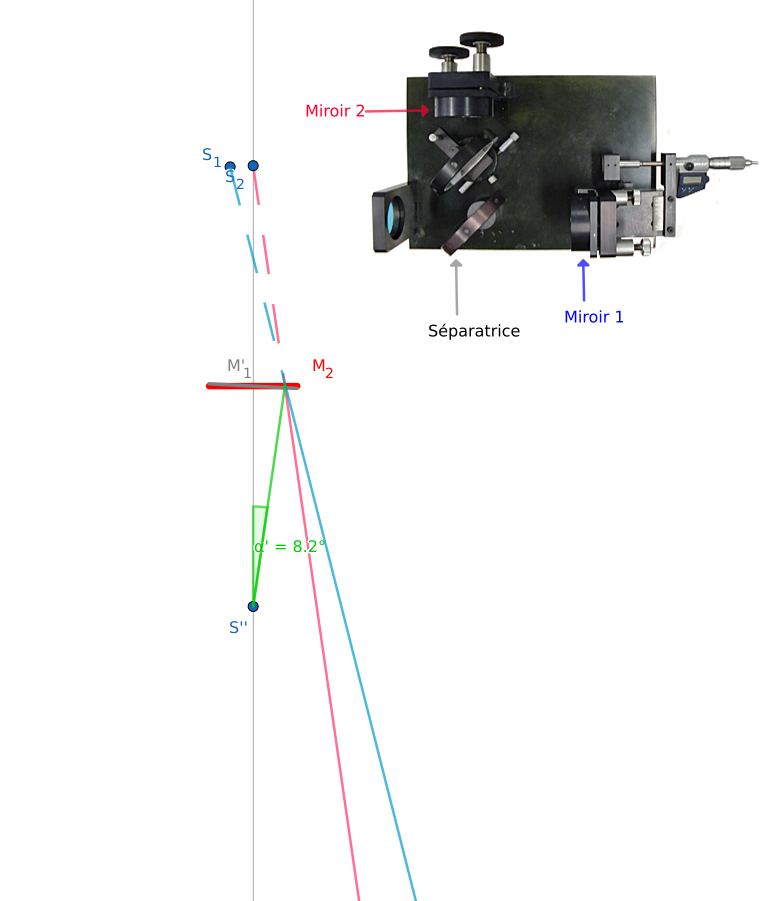

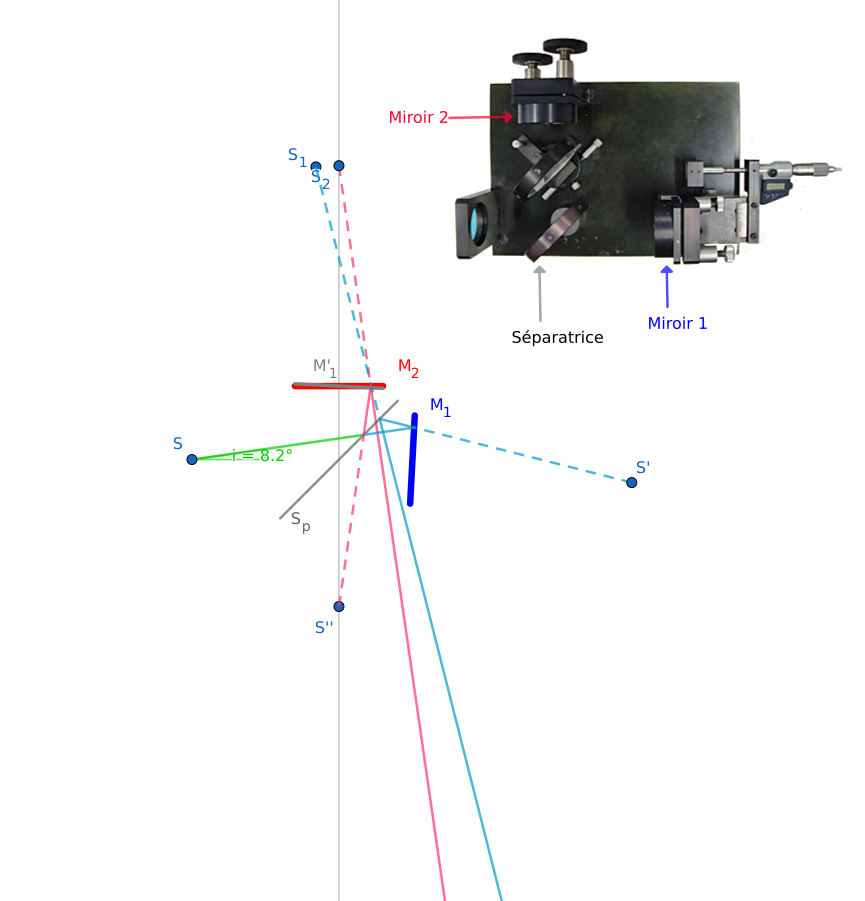

 Marche des rayons

Observation des franges d'égale inclinaison circulaires :

• sur un écran placé à une position quelconque en lumière monochromatique (laser) car les franges ne sont pas localisées ;
• dans le plan focal image d'une lentille convergente (\(f^\prime \simeq 1 \, \textrm{m}\)) en lumière polychromatique (lampe spectrale ou source de lumière blanche) car les franges sont localisées à l'infini.

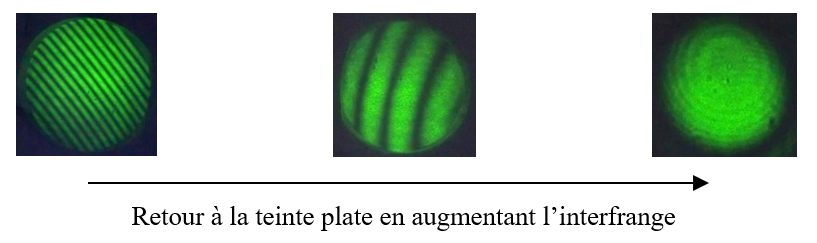

Observation des franges d'égale épaisseur rectilignes :

• sur un écran placé à une position quelconque en lumière monochromatique (laser) car les franges ne sont pas localisées ;
• en réalisant l'image des miroirs sur un écran grâce à une lentille convergente (\(f^\prime \simeq 25 \, \textrm{cm}\)) en lumière polychromatique (lampe spectrale ou source de lumière blanche)  car les franges sont localisées sur le miroir M₂.

 Réglage de l'interféromètre

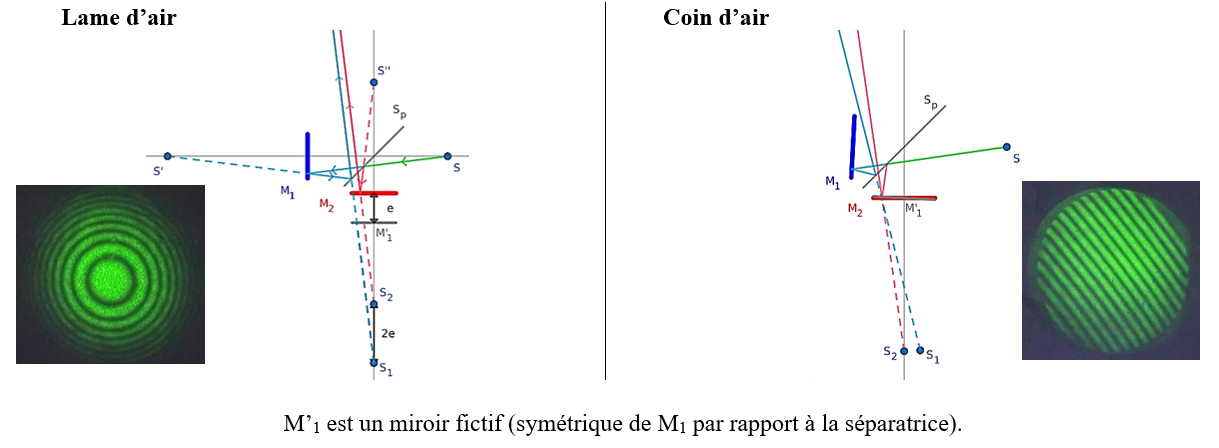

Localisation des franges

• Laser : franges non localisées (visibles en tout point de l'espace).
• Sources étendues (lampes spectrales, source blanche) :
  • Lame d'air : interférences localisées à l'infini (observées en pratique dans le plan focal image d'une lentille convergente).
  • Coin d'air : interférences localisées sur un miroir (observées en réalisant l'image du miroir sur l'écran grâce à une lentille convergente).
