Réglages fondamentaux

Voies, base de temps, seuil de déclenchement

Couplages - DC vs AC

Modes DC et AC

Réglages au démarrage :

sensibilité des voies (échelles verticales en V/div) ;
base de temps (échelle horizontale en µs/div) ;
type de couplage pour chaque voie ;
paramètres de déclenchement grâce aux boutons « Trigger » et « Mode/Coupling ».

Conseils :

GBF en voie 1 (permet de vérifier le réglage du GBF) ;
Autre signal en voie 2 (toujours comparer deux courbes) ;
Fil noir exclusivement pour la masse, fil rouge pour le GBF en voie 1, autre couleur pour la voie 2 (repères visuels).

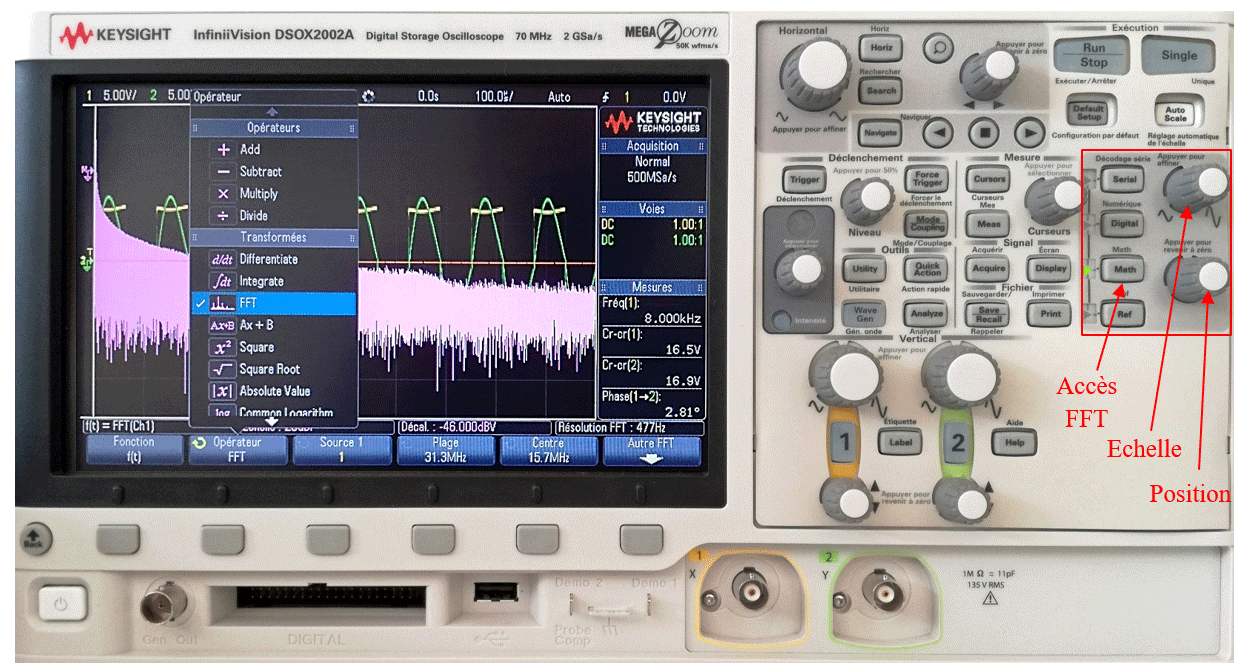

Façade - Organisation

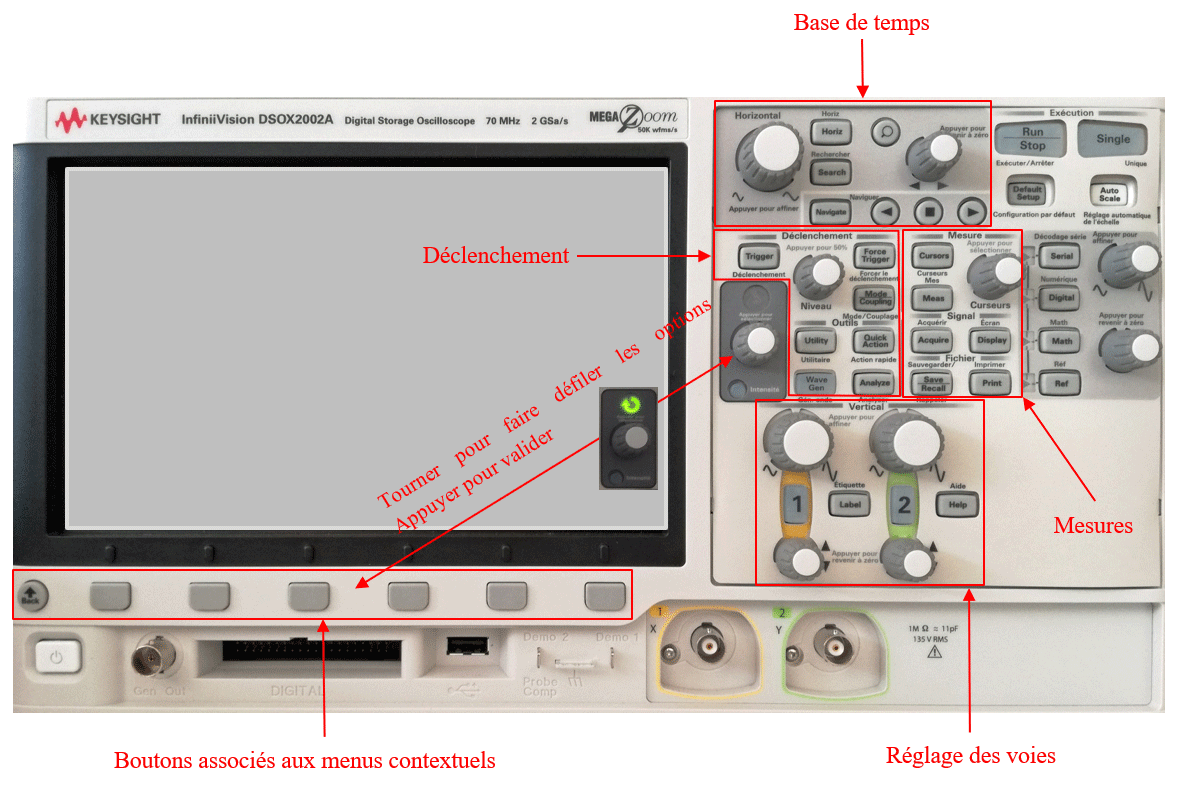

Façade de l'oscilloscope

Déclenchement (« stabilisation » des signaux)

Prise en main de l'oscilloscope

Mesures

Mesures automatiques

Déphasage

Mesure d'un déphasage

Signal sinusoïdal

Caractéristiques d'un signal sinusoïdal

Un signal sinusoïdal peut s'écrire sous les formes suivantes :

\(u(t) = {u_m}\cos \left( {\omega t + \varphi } \right) + u_0\)
\(u(t) = {u_m}\cos \left( {2\pi N\,t + \varphi } \right) + u_0\)
\(u(t) = {u_m}\cos \left( {\dfrac{2\pi}{T}t + \varphi } \right) + u_0\)

Pulsation \(\omega\) en rad s^-1 (et non en Hz) ; fréquence N en Hz (et non en s^-1) ; période temporelle T en s.

Le décalage temporel \(\tau\) est lié à la phase à l’origine \(\varphi\) par la relation : \(\dfrac{\left| \tau \right|}{T} = \dfrac{\left| \varphi \right|}{2\pi}\) (même méthode pour la mesure du déphasage entre deux sinusoïdes).

Ne pas confondre :

Amplitude (valeur max - valeur moyenne, dans la majorité des cas).
Valeur efficace \({u_{eff}} = \dfrac{u_m}{\sqrt 2}\) (pour un signal sinusoïdal avec \(u_0=0\)).
Tension crête à crête (valeur max - valeur min).
