Réalisation d'un circuit

Les bonnes pratiques

Le schéma du montage :

Circuit

Important :

  • le générateur n'est pas explicitement représenté (c'est lui qui impose la tension d'entrée \(u_e(t)\)) ;
  • les flèches rouges dénotent des tensions et ne représentent en aucun cas des fils (ce sont ces tensions qui seront observées à l'oscilloscope).

Méthode :

  • Réaliser la maille principale (sans les appareils de mesure) en partant de la borne rouge du GBF avec un fil rouge.
  • Ajouter les éventuelles branches en dérivation.
  • Revenir à la masse du GBF (borne noire) avec un fil noir.
  • Placer les appareils de mesure en utilisant des couleurs de fils facilitant la vérification du montage (couleur noire exclusivement pour les points reliés à la masse).

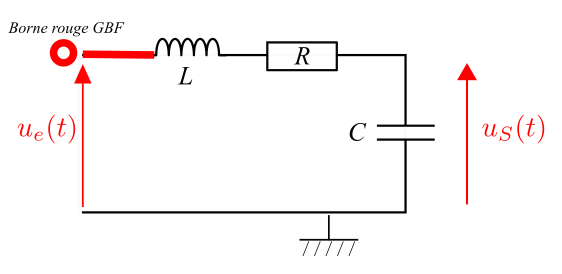

Etape 1
Circuit

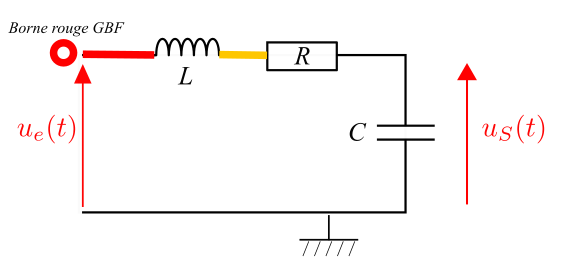

Etape 2
Circuit

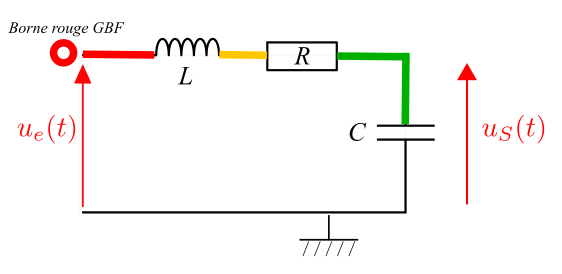

Etape 3
Circuit

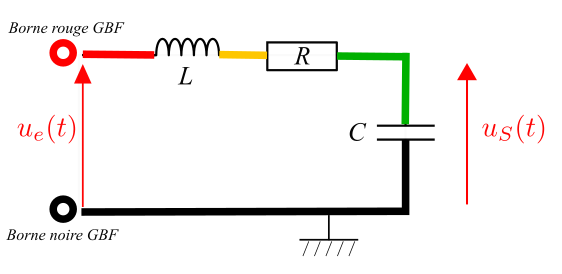

Etape 4
Circuit

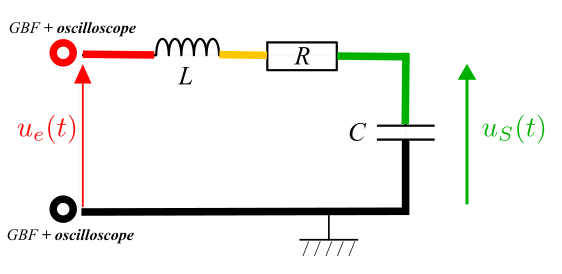

Etape 5
Circuit

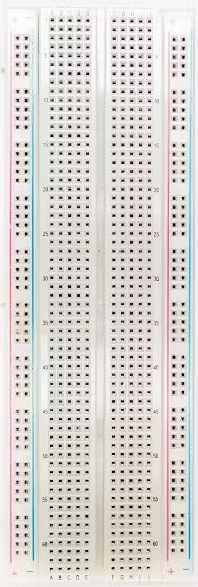

Breadboard

Plaque
Plaque d'essai

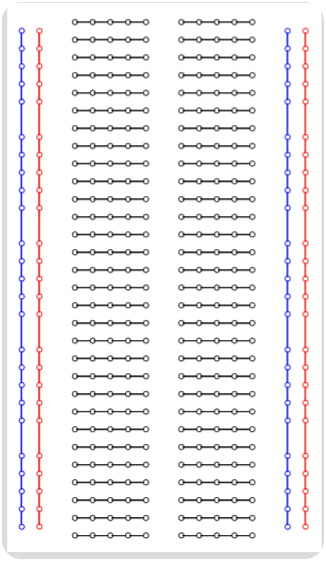

Liaisons
Connexions

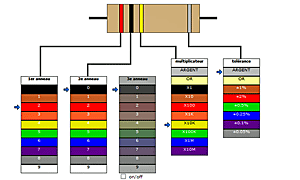

Utiliser systématiquement un RLC mètre pour vérifier les caractéristiques des composants utilisés.

RLC mètre
