Suiveur

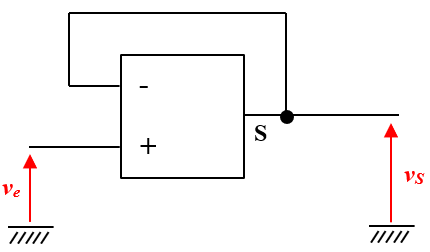

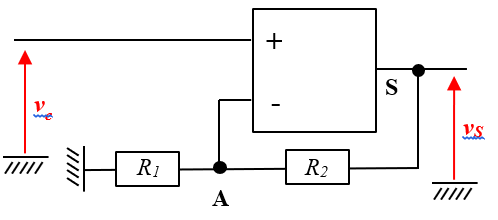

Montage suiveur
La puissance nécessaire au fonctionnement de l'ALI est fournie par une alimentation symétrique \(V_{CC}^+ = +15\) V et \(V_{CC}^- = -15\) V.
La masse de cette alimentation doit impérativement être reliée à la masse du GFB (et donc de l'oscilloscope).
Applications :
- Test de l'ALI.
- Isolation : transformation d'une source réelle de tension en source idéale (attention cependant aux limitations en fréquence et en courant), suppression d'une impédance de sortie de filtre...
Limitations :
- Saturation en tension : la tension de sortie est comprise dans l'intervalle \(V_{sat}^- \leq v_S(t) \leq V_{sat}^+\) avec \( |V_{sat}| \lt |V_{CC}|\).
- Saturation en courant : l'amplitude du courant de sortie est limitée (dépend du modèle d'ALI), cette saturation peut être atteinte si l'impédance connectée en sortie de l'ALI est trop faible.
- Vitesse de balayage ou slew rate (SR) : la « vitesse de variation de la tension de sortie » est limitée, de l'ordre de 10 V/µs.
Il existe de très nombreux modèles d'ALI optimisés selon un critère : puissance, bande passante...

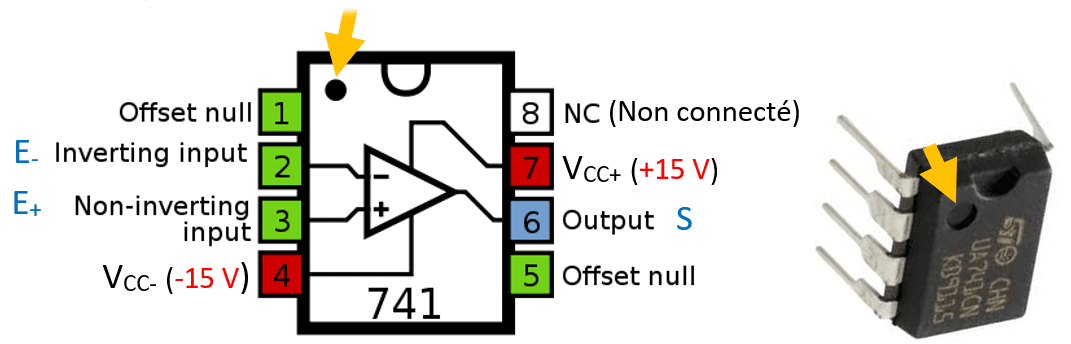

Brochage et test
La puce est munie de repères (cf. flèches jaunes ci-dessus) qui constituent une indication pour le brochage.
ATTENTION, ne pas confondre :
- les pattes d'alimentation (4 pour \(V_{CC}^- = -15\) V et 7 pour \(V_{CC}^+ = +15\) V) ;
- les entrées inverseuses et non inverseuses (pattes 2 et 3).
Pour ce montage : \(v_s(t) = v_e(t)\), d'où sont nom.
La valeur du courant de sortie est déterminée par l'impédance connectée en sortie (sous réserve de ne pas atteindre la limitation en courant).
